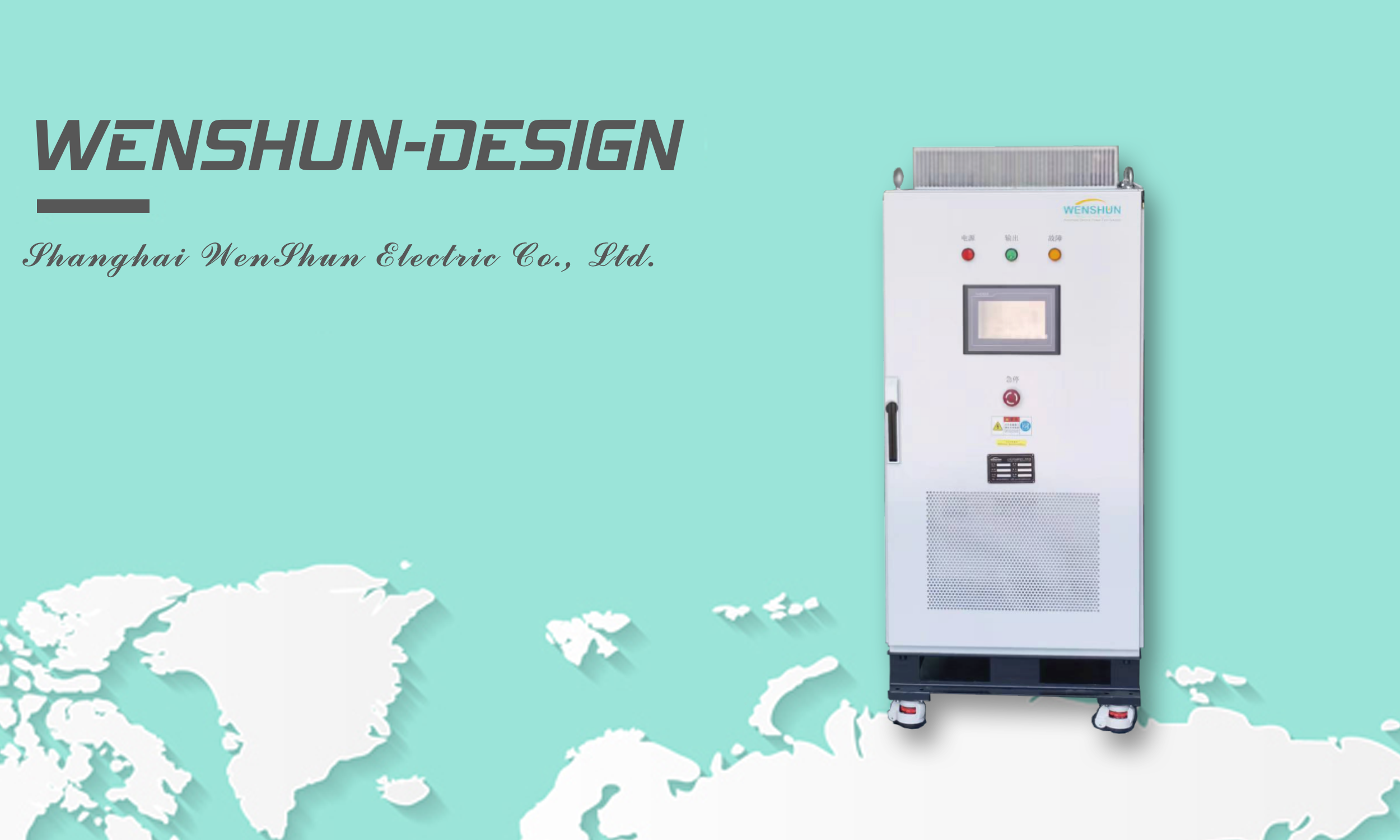

WS-6900系列直流回馈负载

产品说明：

WS-6900系列直流回馈负载箱，是一款高精度高响应速度，宽电压适用范围，能量回馈电网的节能型纯数字化电子负载，具有功率大，节能效率高，节约公司配电容量的作用。设备采用四象限PWM整流和交错并联DCDC变换两级电路，实现输出高精度、高电能质量的直流；主控部分采用全数字化电路设计，主控芯片选用TI的DSP芯片，实现高动态响应，满足客户测试需求。
负载由双向三相全桥逆变单元和DCDC单元组成功率部分，内置工频变压器，DCDC电路可将输入直流电压升成高压供给三相全桥电路，因此电源直流输入范围宽，可满足24-1000V输入范围；回馈负载本身支持能量双向流动，可设置多种工作模式，可应用于不同测试场合。可以为直流电源、直流充电桩、动力电池等各类试验设备提供测试负载，并把能量回馈电网。

功能介绍：

采用两极变换，IGBT式电路方式，纯数字化电源，技术领先；
负载电流控制精度高，可达1%F.S.；
可将能量回馈电网，节能绿色环保；
使用方便，负载电流可任意设定，功率段测试更全面；
启动防冲击电流设计，专门针对充电桩等容性输出电源设计；
产品电路结构采用PWM整流加DC/DC双级电路，能实现电压范围宽、精度高、动态响应快的特点；
采用PWM整流+PWM逆变原理，功率因素≥0.98。THD和注入谐波电流满足国标GB/T14549-93；
严格的系统散热设计，低温升，长寿命；
远程通讯接口，可开放通讯协议，便于集成。

产品选型表：
