数据中心机房负载测试解决方案-液冷篇发表时间：2024-01-23 15:47

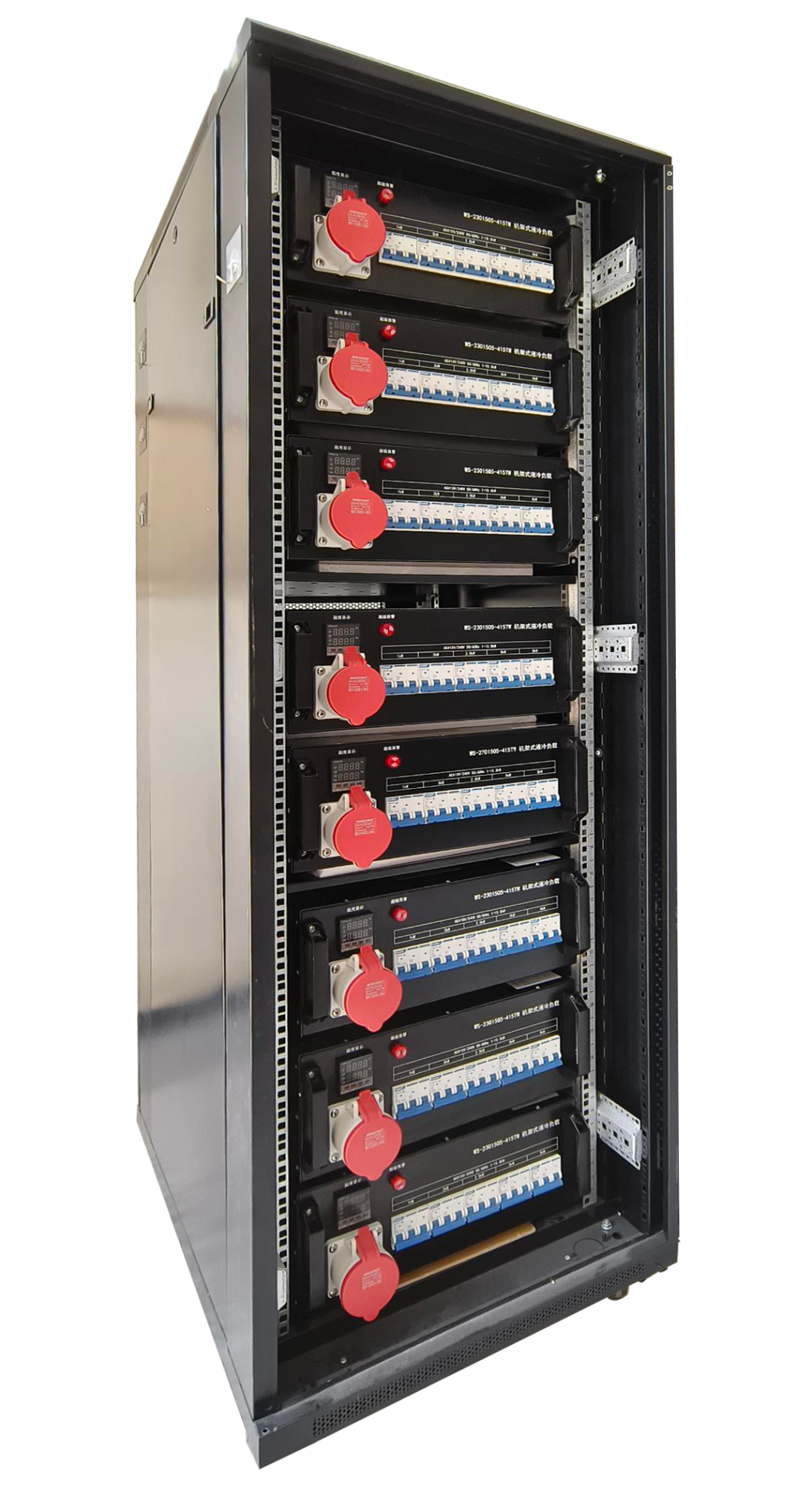

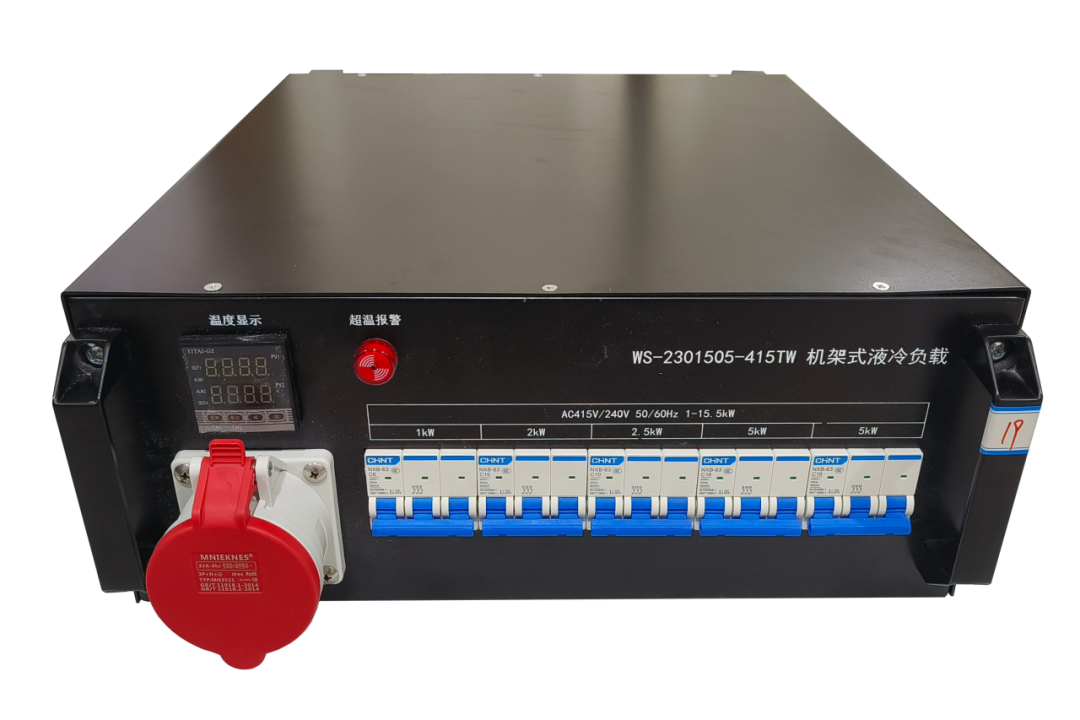

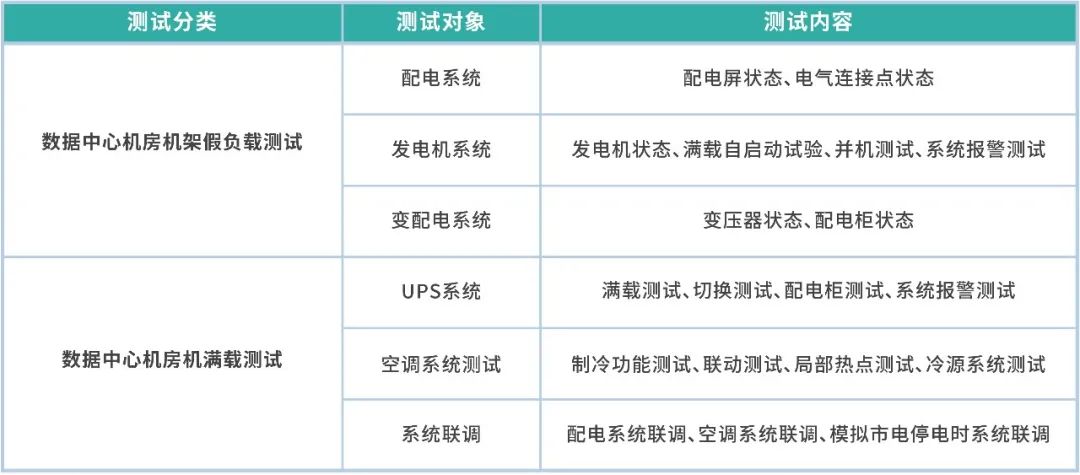

✦ 行业背景 Background ✦ 数据中心作为公认的高耗能行业面临着减少能耗的重大挑战，随着数据中心算力的不断增长，绿色低碳必将并且已经成为新型数据中心发展的重要基本原则之一。2021年7月，工信部发布《新型数据中心发展三年行动计(2021-2023年)》，指出在能效水平方面，新建大型及以上数据中心PUE降低到1.3以下，严寒和寒冷地区力争降低到1.25以下。低碳之下IDC“液冷时代”爆发契机来临，同时随着谷歌、微软、阿里巴巴、腾讯等全球云计算巨头，都在积极推动数据中心采取水冷散热从而大幅降低能耗，服务器的水冷化趋势日益明显。 ✦ 解决方案 Solution ✦ WENSHUN的服务器负载作为数据中心、网络机房的重要检测设备，可以对机房电源、UPS、应急电源、发电机组等关键电源设备进行测试、验收和日常维护，一方面可以模拟用电负载，检测电源系统的稳定性和可靠性，另一方面也可以模拟热源，检测制冷系统的效果。随着数据中心的水冷化，作为检测模拟装置的服务器负载也需要作出相应变化，WENSHUN的液冷式服务器负载可以完美模拟出水冷式服务器的工作状态，从而科学评估验证电源系统和制冷系统。 相较于传统的风冷式服务器负载设备，水冷式负载的主要优势为： ■ 验证更全面：水冷式负载很好解决了数据中心水冷系统的模拟运行验证； ■ 散热效率高：液体导热能力是空气的 25 倍； ■ 设备能效低：水冷式负载比风冷式负载平均可节省耗电量 30%-40%； ■ 噪音污染小：同等散热水平下，水冷式负载比风冷式负载的噪音可降低 20-30 分贝。 ✦ 测试项目 Project ✦  ✦ 负载选择 Choose ✦ 在负载功率选择上可以根据机房服务器功率大小决定，常用的机架式负载功率为4kW、5kW、6kW、8kW不等，通常一次性会使用数百台一起测试。产品通常为交流220V±10%/50Hz、直流240至270V，可以根据需求选择纯交流或纯直流机架式负载、选择交直流通用型负载。 机架式负载常见两种电阻形式：合金电阻式与PTC电阻式。 合金电阻式的优缺点：受温度影响小，功率稳定，但电压变化时不能保持恒流恒功率，然而在交流220V或直流240V电压下可基本保持恒功率。 PTC电阻式的优缺点：受电压影响小，可以恒流恒功率运行，但温度变化时功率波动明显，冲击较大，而且会产生大量谐波。 ✦ 测试标准 Testing ✦ ✦ GJB 235-87 高、中频移动负载通用技术条件； ✦ GB311. 1-1997 高压输变电设备的绝缘配合； ✦ GB3309-1989 高压开关设备常温下的机械试验； ✦ GB3804-1990 3～63KV 交流高压负荷开关； ✦ GB3906 3-35KV 交流金属封闭开关设备； ✦ GB/T 14048.1 低压开关设备的控制设备总则； ✦ GB50150-1991 电气装置安装工程电气设备交接试验标准； ✦ IEC439 低压开关设备和控制设备； ✦ GB/T 7260.3-2003 不间断电源设备（UPS）第3部分：确定性的方法和试验要求； ✦ GB/T11022-1999 高压开关设备和控制设备标准的共用技术条件。 ✦ 产品导航 Products ✦ 01 适用于数据中心服务器机房液冷系统 /WS-2301505-415TW 液冷式服务器负载/  1.额定电压：380Vac/220Vac/270Vdc，单相/三相，交流/直流两用(参数按需定制)； 2.额定功率：5kW/10kW/15kW/25kW（可选）； 5.C14电源接口； 6.具有短路保护、过热保护功能； 7.进出水温显示、流量传感器、压力传感器、进水过滤器（选配件）。 /WS-2300-220S/270D-19U 机柜式服务器负载/  1.19英寸标准机柜22U-47U（可选）； 7.具有短路保护、过热保护功能。 结语 Conclusion  上海文顺近20年的市场积累，我们服务过的厂家和科研院校合作超过500+，WENSHUN提供的数据中心检测设备中包含了数据中心高低压假负载、UPS放电负载、服务器假负载，适用于数据中心备用高压发电机组验收/检测/维护，UPS后备电源检测，数据中心机房负载模拟。 |
