直流充电桩和交流充电桩测试有什么区别

充电桩是给电动汽车”加油”的充电设施，学名“非车载充电机”。充电桩又分为交流充电桩和直流充电桩，那么交流充电桩测试和直流桩又有什么区别呢？

一、什么是充电桩

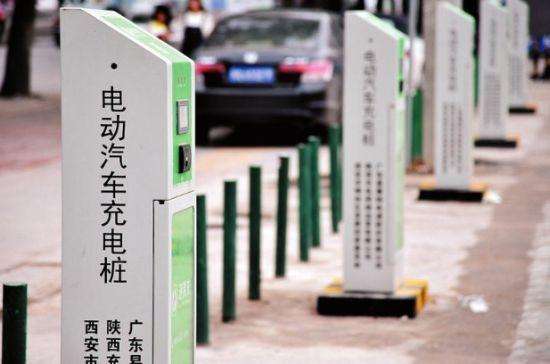

充电桩其功能类似于加油站里面的加油机，可以固定在地面或墙壁，安装于公共建筑（公共楼宇、商场、公共停车场等）和居民小区停车场或充电站内，可以根据不同的电压等级为各种型号的电动汽车充电。充电桩的输入端与交流电网直接连接，输出端都装有充电插头用于为电动汽车充电。

充电桩目前分为交流充电桩和直流充电桩。交流桩输出单相/三相交流电通过车载充电机转换成直流电给车载电池充电，功率一般较小（有7kw、22kw、40kw等功率），充电速度一般较慢，故一般安装在小区停车场等地。

图1 交流充电示意图

直流充电桩（或称非车载充电机）则是直接输出直流电给车载电池进行充电，功率较大（有60kw、120kw、200kw甚至更高），充电速度较快，故一般安装在高速公路旁的充电站。

图2 直流充电示意图

那么从桩的外观怎么判断一个桩是直流桩还是交流桩呢？

一般来说，直流充电桩体型比较粗犷（由于内部有一定数量的AC-DC电源模块，功率越高，模块数量越多，桩体越大），交流充电桩比较娇小。更明显的一点差别是：其枪头（充电线路）不一样，直流充电桩是9线插头，而交流充电桩是7线插头。

二、直流充电桩的充电线路

图3　直流充电示意图

如上图，直流充电桩输出由9根线组成，分别是：

• 直流电源线路：DC+、DC-

• 设备地线：PE

• 充电通信线路：S+、S-

• 充电连接确认线路：CC1、CC2

• 低压辅助电源线路：A+、A-

  直流充电桩就是通过这9根线给电动汽车进行充电。

三、交流充电桩的充电线路

图4　交流充电示意图

如上图，交流充电桩输出由7根线组成，分别是：

• 交流电源线路：L1、L2、L3；

• 设备地线：PE；

• 中线：N；

• 连接确认线路：CC；

• 控制引导线路：CP。

交流充电桩就是通过这7根线给电动汽车进行充电。
